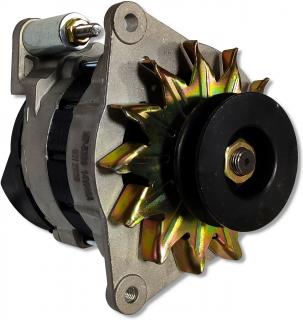

ALTERNATOR C-330 14V 45A
KOD SKRAW-MET: [2511]
Alternator jest źródłem energii elektrycznej, przeznaczonym do pracy w układzie równoległym wraz z akumulatorem instalacji elektrycznej pojazdów / maszyn rolniczych. Służy do ładowania akumulatora.
Jest to kompletny alternator dedykowany do maszyn rolniczych URSUS 328, C-330, C-330M, C-335. W jego skład wchodzi:
obudowa,
koło pasowe wraz z wiatraczkiem,
stojan (uzwojenie)
wirnik
regulator napięcia,
szczotki
komplet łożysk
komplet elementów do przymocowania wraz z tulejką.
Specyfikacja techniczna:
Wewnętrzny rozstaw otworów mocujących od ucha do ucha (po prawej stronie zdjęcia): 88 mm
Zewnętrzny rozstaw otworów mocujących od ucha do ucha (po prawej stronie zdjęcia): 108 mm
Rozstaw od lewego ucha do prawego: 142 mm
Długość tulejki na ucho: 45 mm
Napięcie znamionowe: 14 V
Prąd znamionowy: 45 A
Znamionowa prędkość obrotowa: 2500 obr/min
Maksymalna prędkość obrotowa: 6000 obr/min
Koło pasowe: pojedyńcze
Poprawna praca alternatora przewidziana jest w temperaturze otoczenia od -40C do +45C oraz wilgotności 90%.
Montaż alternatora:
Uwaga! Przed montażem alternatora należy odłączyć akumulator w układzie. Podczas montażu alternatora należy:
Usunąć z alternatora wszelkie środki konserwujące za pomocą szmat zmoczonych benzyną i osuszyć;
Zamontować alternator na wsporniku silnika, nie dociągając całkowicie śrub mocujących go do bloku;
Założyć pasek napędowy na koło pasowe alternatora i wyregulować jego naciąg;
Ustawić alternator w optymalnym położeniu i dociągnąć śruby mocujące;
Podłączyć przewody do alternatora zgodnie ze schematem instalacji elektrycznej pojazdu;
Podłączyć klemy akumulatora oraz odpalić pojazd.
Uwaga! Słaby naciąg paska prowadzi do zmniejszenia mocy oddawanej przez alternator i do niedoładowania akumulatora. Nadmierny naciąg paska prowadzi do znacznego przegrzewania się łożysk alternatora i ich przedwczesnego uszkodzenia.
Uwaga! Montaż paska na kole pasowym alternatora winien być wykonany bez stosowania narzędzi, posiadających ostre krawędzie.
